異型鋼管工藝標(biāo)準(zhǔn)全解析

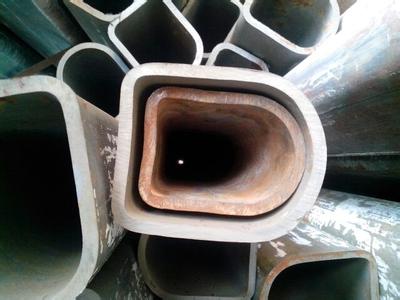

異型鋼管（非標(biāo)截面鋼管）的工藝標(biāo)準(zhǔn)需結(jié)合材料特性、使用場(chǎng)景及行業(yè)規(guī)范制定，涵蓋尺寸精度、力學(xué)性能、表面質(zhì)量、檢測(cè)方法等核心要求。以下從國(guó)際標(biāo)準(zhǔn)、國(guó)內(nèi)標(biāo)準(zhǔn)、關(guān)鍵工藝參數(shù)及典型應(yīng)用場(chǎng)景展開(kāi)說(shuō)明。

一、異型鋼管的核心工藝標(biāo)準(zhǔn)分類(lèi)

根據(jù)行業(yè)與用途，異型鋼管工藝標(biāo)準(zhǔn)可分為以下三類(lèi)：

1. 國(guó)際標(biāo)準(zhǔn)（ISO/ASTM/EN）

• ISO 657-1：通用無(wú)縫鋼管尺寸、公差及質(zhì)量要求（部分條款適用于異型管）。

• ASTM A500：結(jié)構(gòu)用異型鋼管（矩形、方形、圓形）的化學(xué)成分與力學(xué)性能標(biāo)準(zhǔn)。

• EN 10305-5：精密異型鋼管（冷拔/冷軋）的尺寸公差與表面粗糙度要求。

2. 國(guó)內(nèi)標(biāo)準(zhǔn)（GB/T/YB）

• GB/T 3094：冷拉異型鋼管（六角形、八角形、橢圓形等）的尺寸、外形及允許偏差。

• GB/T 6728：結(jié)構(gòu)用冷彎空心型鋼（含部分異型截面）的通用技術(shù)條件。

• YB/T 4163：高精度冷拔無(wú)縫異型鋼管（如汽車(chē)用D形管）的專(zhuān)項(xiàng)標(biāo)準(zhǔn)。

3. 行業(yè)標(biāo)準(zhǔn)（企業(yè)/協(xié)會(huì)標(biāo)準(zhǔn)）

• API 5CT：石油天然氣用異型套管（如帶螺紋的異形管）的技術(shù)規(guī)范。

• JIS G 3466：日本工業(yè)標(biāo)準(zhǔn)（JIS）中異型鋼管的尺寸與公差要求。

二、異型鋼管的關(guān)鍵工藝參數(shù)標(biāo)準(zhǔn)

三、異型鋼管工藝標(biāo)準(zhǔn)的執(zhí)行要點(diǎn)

1. 材料標(biāo)準(zhǔn)：

• 中心疏松≤1.5級(jí)，非金屬夾雜物≤2.0級(jí)（ASTM E45標(biāo)準(zhǔn)）。

• 碳鋼（如20#鋼）：C≤0.20%，Mn≤0.70%，Si≤0.35%。

• 合金鋼（如40Cr）：Cr 0.80%-1.10%，提高強(qiáng)度與耐磨性。

• 化學(xué)成分：

• 低倍組織：

2. 制造工藝標(biāo)準(zhǔn)：

• 加熱溫度：1150-1250℃（碳鋼），1050-1150℃（不銹鋼）。

• 擠壓速度：5-15mm/s（高速擠壓易產(chǎn)生裂紋）。

• 道次變形量≤15%，總變形量≤60%（避免開(kāi)裂）。

• 潤(rùn)滑劑粘度：30-50cSt（礦物油+石墨）。

• 冷拔工藝：

• 熱擠壓工藝：

3. 檢測(cè)標(biāo)準(zhǔn)：

• 超聲波探傷（UT）：檢測(cè)內(nèi)部裂紋（靈敏度≤φ1mm平底孔）。

• 磁粉探傷（MT）：檢測(cè)表面裂紋（靈敏度A1-30/100試片）。

• 拉伸試驗(yàn)（GB/T 228.1）：抗拉強(qiáng)度、屈服強(qiáng)度、斷后伸長(zhǎng)率。

• 沖擊試驗(yàn)（GB/T 229）：-20℃下AKV≥27J（低溫環(huán)境部件）。

• 三坐標(biāo)測(cè)量?jī)x（精度±0.001mm）或激光測(cè)徑儀。

• 尺寸檢測(cè)：

• 力學(xué)性能：

• 無(wú)損檢測(cè)：

4. 表面處理標(biāo)準(zhǔn)：

• 鍍鋅層厚度≥8μm（GB/T 13912），鹽霧試驗(yàn)≥500小時(shí)。

• 酸洗液：15%-20%鹽酸（室溫，時(shí)間≤30分鐘）。

• 鈍化液：硝酸+氫氟酸（提高耐蝕性）。

• 酸洗鈍化：

• 涂層要求：

四、異型鋼管工藝標(biāo)準(zhǔn)的典型應(yīng)用案例

1. 汽車(chē)傳動(dòng)軸用六角形鋼管：

• 全尺寸三坐標(biāo)檢測(cè)，100%超聲波探傷。

• 外接圓直徑公差±0.03mm，對(duì)邊距公差±0.02mm。

• 抗拉強(qiáng)度≥620MPa，斷后伸長(zhǎng)率≥12%。

• 標(biāo)準(zhǔn)依據(jù)：GB/T 3094 + 企業(yè)定制標(biāo)準(zhǔn)。

• 關(guān)鍵參數(shù)：

• 檢測(cè)要求：

2. 石油套管用異形螺紋管：

• 螺紋通止規(guī)檢測(cè)，全管體水壓試驗(yàn)（壓力≥70MPa）。

• 螺紋牙型角60°，螺距3.175mm，配合間隙≤0.1mm。

• 抗硫性能：H?S分壓≥0.05MPa下無(wú)應(yīng)力腐蝕開(kāi)裂。

• 標(biāo)準(zhǔn)依據(jù)：API 5CT + ISO 11960。

• 關(guān)鍵參數(shù)：

• 檢測(cè)要求：

3. 醫(yī)療器械用薄壁異形管：

• 生物相容性測(cè)試（細(xì)胞毒性≤1級(jí)），內(nèi)毒素≤0.5EU/mL。

• 壁厚0.3-0.5mm，公差±0.02mm。

• 表面粗糙度Ra≤0.4μm（電解拋光）。

• 標(biāo)準(zhǔn)依據(jù)：ASTM F2181 + ISO 13485。

• 關(guān)鍵參數(shù)：

• 檢測(cè)要求：

五、異型鋼管工藝標(biāo)準(zhǔn)的執(zhí)行難點(diǎn)與解決方案

1. 難點(diǎn)1：復(fù)雜截面尺寸控制

• 采用熱擠壓+冷精整復(fù)合工藝，熱擠壓后公差±0.2mm，冷精整至±0.05mm。

• 模具設(shè)計(jì)優(yōu)化：分模線避開(kāi)應(yīng)力集中區(qū)，使用有限元分析（FEA）模擬變形。

• 問(wèn)題：三維異形管（如帶凹槽的D形管）易出現(xiàn)局部壁厚不均。

• 解決方案：

2. 難點(diǎn)2：高精度與高效率的矛盾

• 批量生產(chǎn)時(shí)采用多道次連續(xù)冷拔機(jī)，效率提升30%-50%。

• 小批量定制化生產(chǎn)采用激光切割+焊接工藝，設(shè)計(jì)自由度高。

• 問(wèn)題：冷拔成型精度高但效率低（單件耗時(shí)≥5分鐘）。

• 解決方案：

3. 難點(diǎn)3：表面質(zhì)量與成本的平衡

• 優(yōu)化冷軋工藝參數(shù)（軋輥粗糙度Ra≤0.4μm），減少后續(xù)拋光量。

• 采用電解拋光替代機(jī)械拋光，效率提升50%，成本降低15%。

• 問(wèn)題：高表面粗糙度要求（Ra≤0.8μm）需增加拋光工序，成本增加20%-30%。

• 解決方案：

六、異型鋼管工藝標(biāo)準(zhǔn)的未來(lái)發(fā)展趨勢(shì)

1. 智能化檢測(cè)：

• 在線AI視覺(jué)檢測(cè)系統(tǒng)實(shí)時(shí)監(jiān)測(cè)表面缺陷（如劃痕、凹坑），檢測(cè)速度≥10m/min。

• 激光掃描儀結(jié)合3D建模，自動(dòng)生成尺寸偏差報(bào)告。

2. 綠色制造工藝：

• 開(kāi)發(fā)水基潤(rùn)滑劑替代礦物油，減少VOC排放。

• 熱擠壓余熱回收技術(shù)，能耗降低15%-20%。

3. 復(fù)合材料應(yīng)用：

• 鋼-鋁復(fù)合異型管（如汽車(chē)防撞梁），重量減輕30%，成本增加10%。

• 碳纖維增強(qiáng)鋼管（CFRP），抗拉強(qiáng)度提升至1200MPa以上。

總結(jié)：異型鋼管工藝標(biāo)準(zhǔn)的核心邏輯

• 標(biāo)準(zhǔn)化與定制化的平衡：國(guó)際/國(guó)內(nèi)標(biāo)準(zhǔn)提供基礎(chǔ)框架，企業(yè)標(biāo)準(zhǔn)補(bǔ)充特殊需求。

• 精度與成本的權(quán)衡：高精度需求（如汽車(chē)、醫(yī)療）優(yōu)先冷拔/冷軋，低成本需求（如建筑）可選焊接/熱擠壓。

• 全流程質(zhì)量控制：從材料檢驗(yàn)（化學(xué)成分、低倍組織）到成品檢測(cè)（力學(xué)性能、無(wú)損檢測(cè)）需閉環(huán)管理。

通過(guò)嚴(yán)格執(zhí)行工藝標(biāo)準(zhǔn)并持續(xù)優(yōu)化工藝參數(shù)，可系統(tǒng)性提升異型鋼管的質(zhì)量與生產(chǎn)效率，滿足高端制造業(yè)的嚴(yán)苛需求。
